Magnetic Tweezers

10 min read

Magnetic Tweezers

Overview

핵산(DNA/RNA)이나 단백질 등 단일 분자에 force와 torque를 가하면서 그 mechanical response를 측정하는 single-molecule force spectroscopy 기법. 분자 한쪽 끝은 glass surface(또는 surface에 고정된 non-magnetic bead)에, 다른 한쪽 끝은 paramagnetic bead에 연결한다. 자석으로 만든 magnetic field gradient가 bead에 stretching force를 가하고, 자석을 회전시키면 bead에 torque를 가할 수 있다. 다음 연구실 순환에서 주력으로 사용할 기법.

Key Points

기본 원리와 experimental configuration

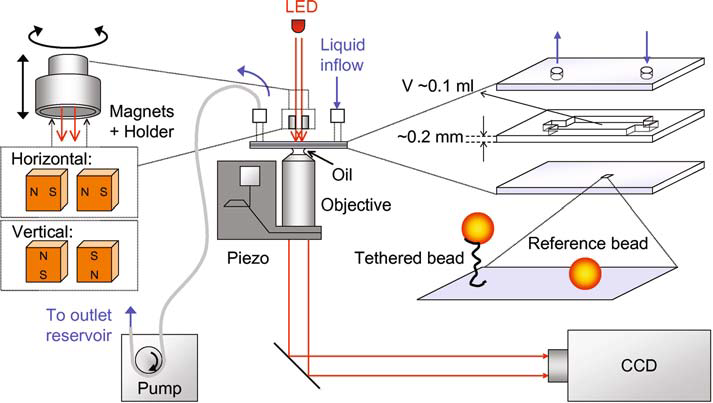

  • bead와 실험 대상(DNA 등)이 있는 공간을 flow cell이라고 부른다.

  • Flow cell 아래에는 CCD가 달린 현미경이 있음. Bead가 만드는 그림자(회절 무늬)를 이용해서 bead의 위치를 확인하는 용도. 또한 Bead의 요동을 이용해 힘을 측정한다. 사실상 보든 분석은 CCD로 찍은 이미지를 이용한다.

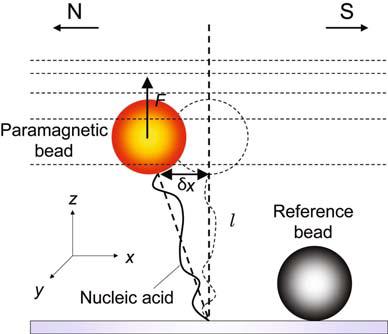

  • Bead에 가해지는 force:

여기서 은 bead의 induced magnetic moment, 는 외부 자기장.

  • Bead의 magnetic moment 중 에 align되지 않은 minor component 가 torque를 만든다:
  • 적용 가능 force 범위: 10 fN ~ 100 pN
  • Force는 자석-flow cell 간 거리를 조절해 변화시킨다 (bead 움직임의 길이 스케일 m이 자기장 변화의 길이 스케일 mm보다 훨씬 작아서, bead 입장에서는 거의 constant force로 느껴짐)

Force 측정 (equipartition theorem 기반)

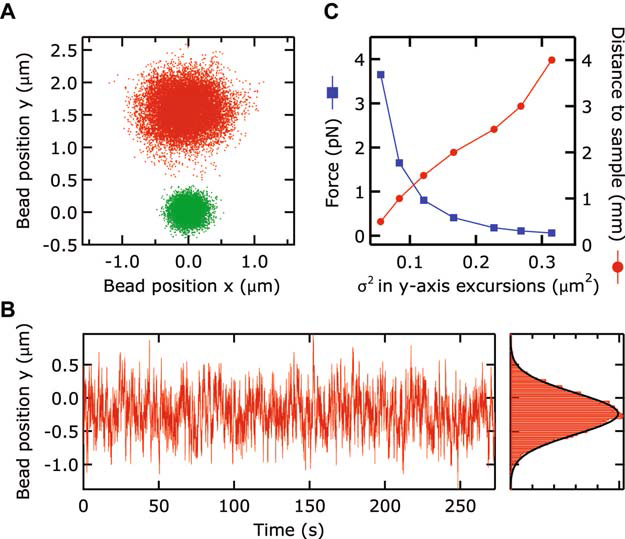

  • Bead는 Brownian motion으로 평형 위치에서 계속 흔들리며, 이 fluctuation의 분산을 이용해 force를 역산한다.
  • Effective trap stiffness: (은 nucleic acid의 extension)
  • 총 에너지 는 늘어난 DNA의 복원력에 의한 potential 와 자기장에 의한 potential 의 합이다. 이때, bead의 요동은 아주 작은 sacle이므로, 자기력 는 위치에 대해 상수라고 취급. 는 DNA가 늘어난 길이의 함수 이다.
  • 평형상태에서는 bead가 양옆으로 움직이지 않고, 축으로 쭉 늘어나 있다. 따라서 이며, 이고 . 따라서

즉 force는 핵산의 에너지를 extension에 대해 미분한 것. 직관적인 관계식이다.

평형점 근처 fluctuation을 보려면, 를 attachment point부터 bead까지의 실제 거리 의 함수로 일반화해서 Taylor 전개한다.

Transverse 방향 (, Eq 13.5): 이 평형점()에서 사라지는 항을 만들어, 의 1차 항은 없어지고 만 남는다:

이건 순수하게 기하학적인 효과(tension/length) — 분자의 stretching elasticity 는 안 들어간다. 팽팽한 줄을 옆으로 밀 때의 복원력과 같은 원리.

Longitudinal 방향 (, Eq 13.6): 축 위에서는 이므로 그대로 이 남는데, 이는 force-extension curve 자체()를 로 미분한 것과 같다:

이건 분자 고유의 force-extension 기울기(local stiffness) — transverse 방향과는 본질적으로 다른 물리량.

교차항은 대칭성으로 소거되어, 세 방향이 독립적인 조화진동자로 분리된다:

→ transverse fluctuation만으로 force를 측정할 수 있는 이유: 그 방향의 stiffness가 분자의 stretching elasticity를 몰라도 로 정해지기 때문.

이렇게 x방향의 fluctuation of position을 이용해 힘을 계산할 수 있다. 을 바로 알 수는 없으니 과 가 같다고 가정.

  • 실제 계산은 real space보다 Fourier space(power spectrum 적분)에서 하는 것이 더 정확함 — 특히 force > 1 pN일 때 real space 계산은 force를 과대평가하는 systematic error 발생
  • Power spectrum은 Lorentzian 형태를 가지며, cutoff frequency 를 fitting해서 , 따라서 를 얻을 수 있음
  • Camera의 finite integration time 때문에 생기는 motion blur는 별도 보정 필요 (Wong & Halvorsen correction)

Extension 측정 (image analysis)

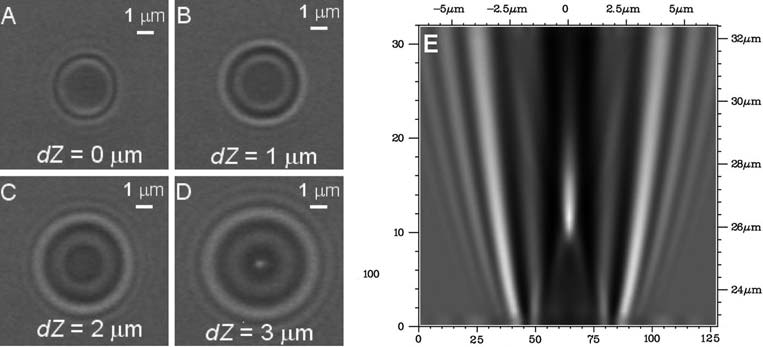

  • Bead가 만드는 회절무늬(diffraction rings) 패턴이 objective focal plane(OFP)과 bead 사이 거리에 따라 달라지는 것을 이용
  • Calibration profile을 미리 만들어두고, 실측 회절무늬를 여기 대조(interpolation)해서 z 위치를 역산 — 정확도 10 nm
  • Reference bead(표면에 고정)를 같이 측정해서 objective-sample 간 drift를 보정

DNA/RNA의 force-torque response

  • WLC (worm-like chain) 모델: torsionally unconstrained dsDNA의 force-extension을 잘 설명 (force < 5–10 pN). 자유 파라미터는 contour length 와 persistence length (dsDNA: nm; dsRNA: nm)
  • Linking number = topological invariant (torsionally constrained 분자에서). = twist, = writhe
  • Supercoil density:
  • 자석을 돌려 turn을 늘리면: 처음엔 twist만 증가 (torque가 turn 수에 선형), buckling transition 이후엔 plectonemic supercoil 형성 (twist 대신 writhe 증가)

실험적 응용 예시

  • Topoisomerase 활성: supercoil 풀리는 속도/turn 수 측정 (예: topoisomerase IB)
  • RNA polymerase의 DNA scrunching: 양/음으로 supercoiled DNA에서 RNAP의 unwinding이 만드는 extension 변화의 비대칭성으로 검출
  • Helicase 활성: DNA hairpin unzipping을 이용해 helicase의 velocity, processivity 측정 (예: 박테리오파지 T4 gp41)
  • 단백질 시스템: nucleic acid-free하게 단백질-단백질 결합력, immunoassay 등에도 응용

실용적 한계

  • 시공간 분해능은 trade-off 관계: 가 temporal resolution을 결정하고, 측정 시간이 길어야 spatial resolution이 좋아짐 (SE )
  • 짧은 분자 + 높은 force일수록 가 커져서 시간분해능이 좋아짐
  • 일반적인 spatial resolution: 2–10 nm, temporal resolution: – s
  • AFM, optical tweezers보다 시간분해능은 낮은 편

Flow cell 구성

  • 핵산 tethering: digoxigenin–antidigoxigenin 또는 biotin–streptavidin 결합쌍 사용 (fluorescein–antifluorescein도 가능)
  • Surface passivation 필요 (BSA, PGA, PEG, nitrocellulose 등) — 비특이적 상호작용 방지
  • RNA 실험은 RNase 분해와 화학적 불안정성(2′-hydroxyl group) 때문에 DNA보다 까다로움

Questions & Insights

  • Q: DNA가 항상 surface-bead 사이에 연결되는 줄 알았는데?
    A: 표준 구성 외에, 양쪽 다 bead에 연결하는 변형도 있다 (한쪽은 surface에 고정된 non-magnetic bead, 한쪽은 magnetic bead). 이 경우 objective가 tether에 수직으로 위젤하도록 광학 구성도 바뀌다.
  • Q: 13.3절의 image analysis가 의반는 게 회절무니로 z 위제를 잤는 거야?
    A: 맞다. 회절무니 모양↔z 거리의 calibration profile을 미리 만들어둑고, 실측 무니를 대조해서 수직 위제를 역산하는 방식 (2D 이바지로 3D 정보 복원).
  • Q: Eq 13.4는 과 를 거의 같다고 근사한 건가?
    A: 아니다. 평형점에서 bead의 z좌표를 핵산의 extension 로 정의해둔 것이지, 근사가 아니다. 이 정의 + 평형 조건()으로부타 이 자연스럽게 나온다.
  • Q: Eq 13.5, 13.6의 Taylor 전개는 어띹게 한 건가?
    A: 를 전역에서 (단, )로 일반화해서, 축에서는 기하학적 항()만, 축에서는 분자 고유의 force-extension 기울기()만 남는다. 자세한 유도는 위 ‘Force 월좜’ 섹션 참조.

References

  • Vilfan, Lipfert, Koster, Lemay, Dekker (2009), “Magnetic Tweezers for Single-Molecule Experiments,” in Handbook of Single-Molecule Biophysics
