Quantitative analysis of single-molecule force spectroscopy on folded chromatin fibers

Overview

Magnetic tweezers로 단일 chromatin fiber를 0.5–25 pN 범위에서 늘리면서 얻은 force-extension curve를 분석한 논문. 핵심은 nucleosome 하나하나를 4가지 conformation (fiber-embedded → single wrap → extended → fully unwrapped)으로 나누고, 각 conformation의 자유에너지와 extension을 statistical mechanics 모델로 동시에 fitting한 것. 기존에 보고되지 않았던 새로운 metastable “extended” conformation (3–7 pN 영역)을 발견해서, 이 conformation을 넣어야만 high-force step size (24 nm)와 구조적으로 예상되는 step size (30 nm, 89 bp 한 바퀴)의 불일치를 설명할 수 있음을 보임. 197-bp NRL fiber와 167-bp NRL fiber가 서로 다른 folding topology(아마 solenoid vs zig-zag)를 가진다는 것도 force-extension의 정성적 차이로부터 추론.

Link to PDF and DOI

• DOI: 10.1093/nar/gkv215
• 로컬 PDF: Nucleic Acids Research_Meng et al_van Noort_Quantitative analysis of single-molecule force spectroscopy on folded chromatin.pdf

주요 내용 요약

• 실험 시스템: Widom 601 positioning sequence를 가진 두 종류의 array (15×197 bp NRL, 30×167 bp NRL)를 chicken erythrocyte histone octamer로 reconstitution. Magnetic tweezers (force clamp 방식)로 0.1 mm/s 속도로 force-extension curve를 측정. 단일 mononucleosome도 동일 조건에서 비교 측정.

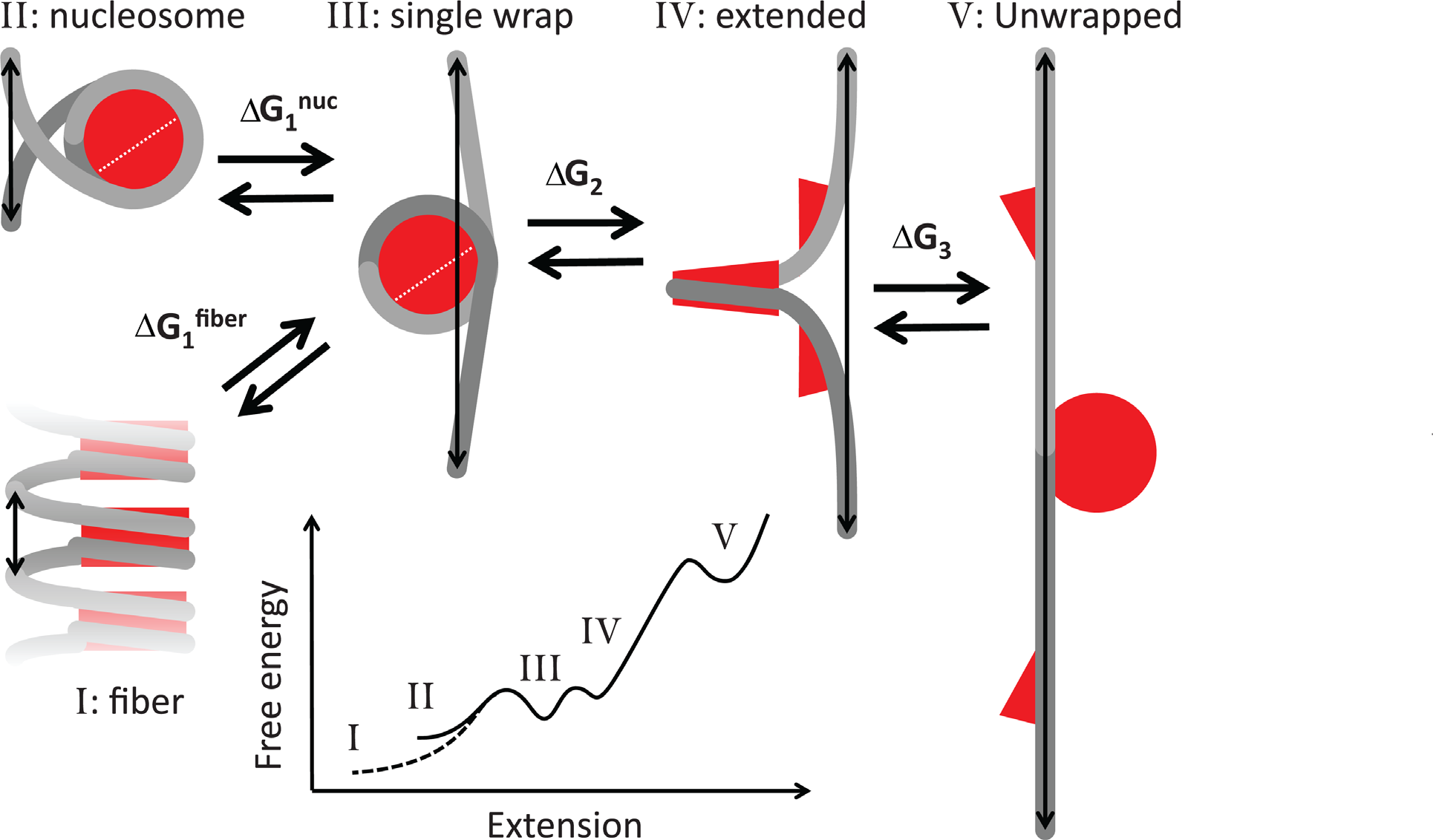

• 4-state statistical mechanics 모델: 각 nucleosome을 4개의 conformation 중 하나로 가정.

  1. Fiber (folded, 다른 nucleosome과 상호작용): Hookean spring으로 근사,
  2. Single wrap (한 바퀴만 감긴 상태, bp 풀림): extensible WLC로 기술, free energy 변화
  3. Extended (이 논문에서 새로 제안한 metastable state): single wrap과 동일한 WLC contour length지만 추가 extension 와 추가 free energy 를 가짐
  4. Unwrapped (완전히 풀림, histone은 여전히 결합): bare DNA WLC와 동일한 거동, 추가 free energy (단, 이 transition은 hysteresis 때문에 equilibrium fitting 대상에서 제외)

• 전체 tether의 extension/free energy는 각 conformation population에 대한 합으로 표현되고, 동일한 extension을 갖는 microstate들의 degeneracy를 binomial factor로 처리한 뒤 Boltzmann-weighted ensemble average로 force-extension curve를 계산 (Eq. 8).

• 핵심 발견 1 — 새로운 extended conformation: high-force unwrapping의 실측 step size (24 ± 7 nm)가 구조적으로 예상되는 89 bp 한 바퀴 풀림 (~30 nm)보다 작음. 이 차이를 메우기 위해 single wrap과 fully unwrapped 사이에 nm, –5 의 추가 conformation을 도입해야만 데이터가 모델과 일치. 저자들은 이 conformation이 H2A/H2B dimer의 histone core로부터의 dissociation과 관련 있을 것으로 추정 (FRET 연구와의 정합성 근거).

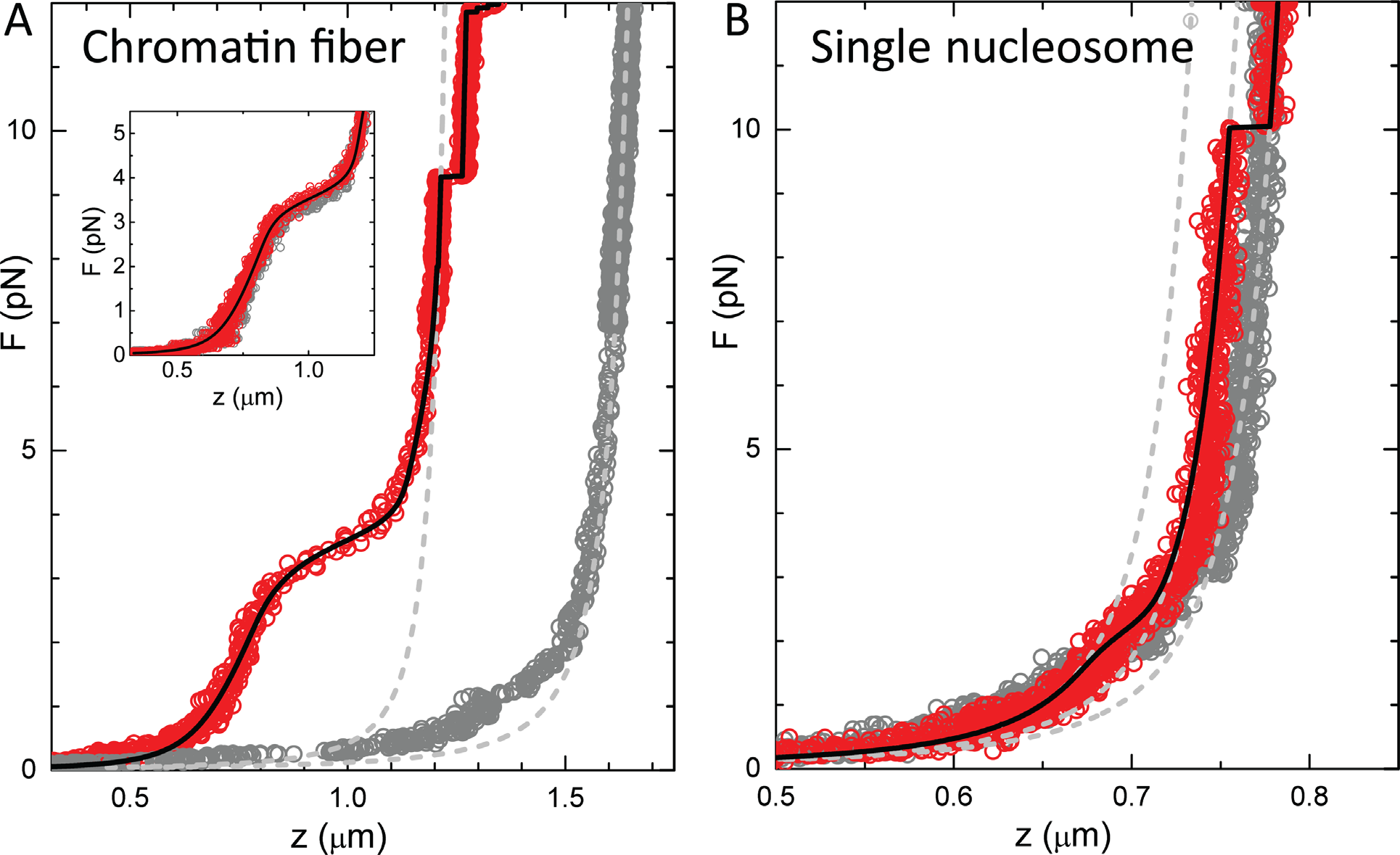

• 핵심 발견 2 — fiber 안에서 nucleosome이 더 안정함: mononucleosome의 첫 transition 자유에너지 대비, fiber에 embedding된 nucleosome은 –21 로 약 2배 이상 높음. 즉 nucleosome-nucleosome 상호작용이 DNA wrapping을 ~10 만큼 추가로 안정화시킴.

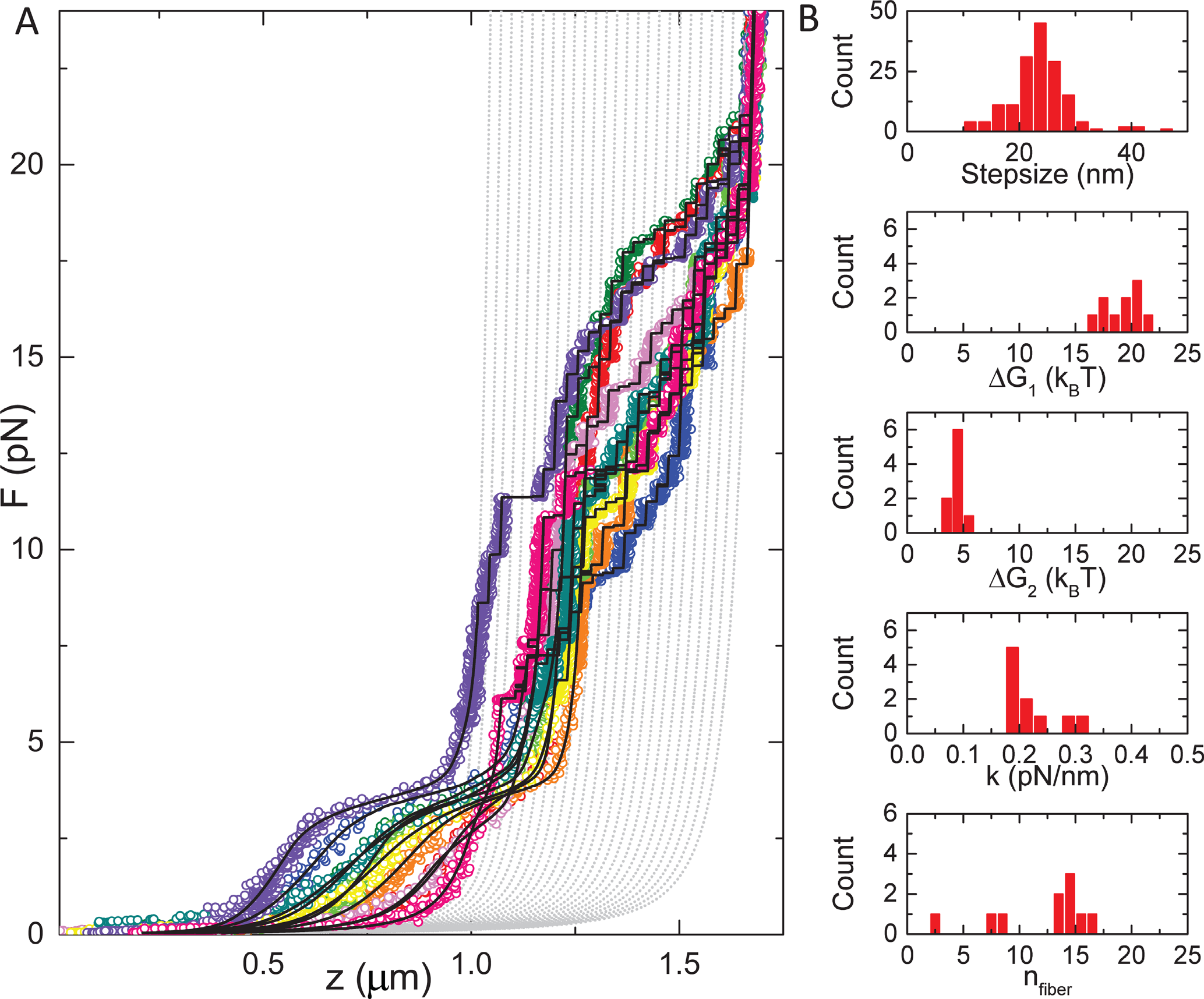

• 핵심 발견 3 — compositional heterogeneity 처리: 동일 batch 내에서도 fiber 간 low-force 영역 변동이 큼. 이를 설명하기 위해 (folded fiber를 형성하는 nucleosome 수)와 (tetrasome으로 추정되는, fiber를 형성하지 않고 high-force unwrapping만 겪는 입자 수)를 분리해서 fitting. .

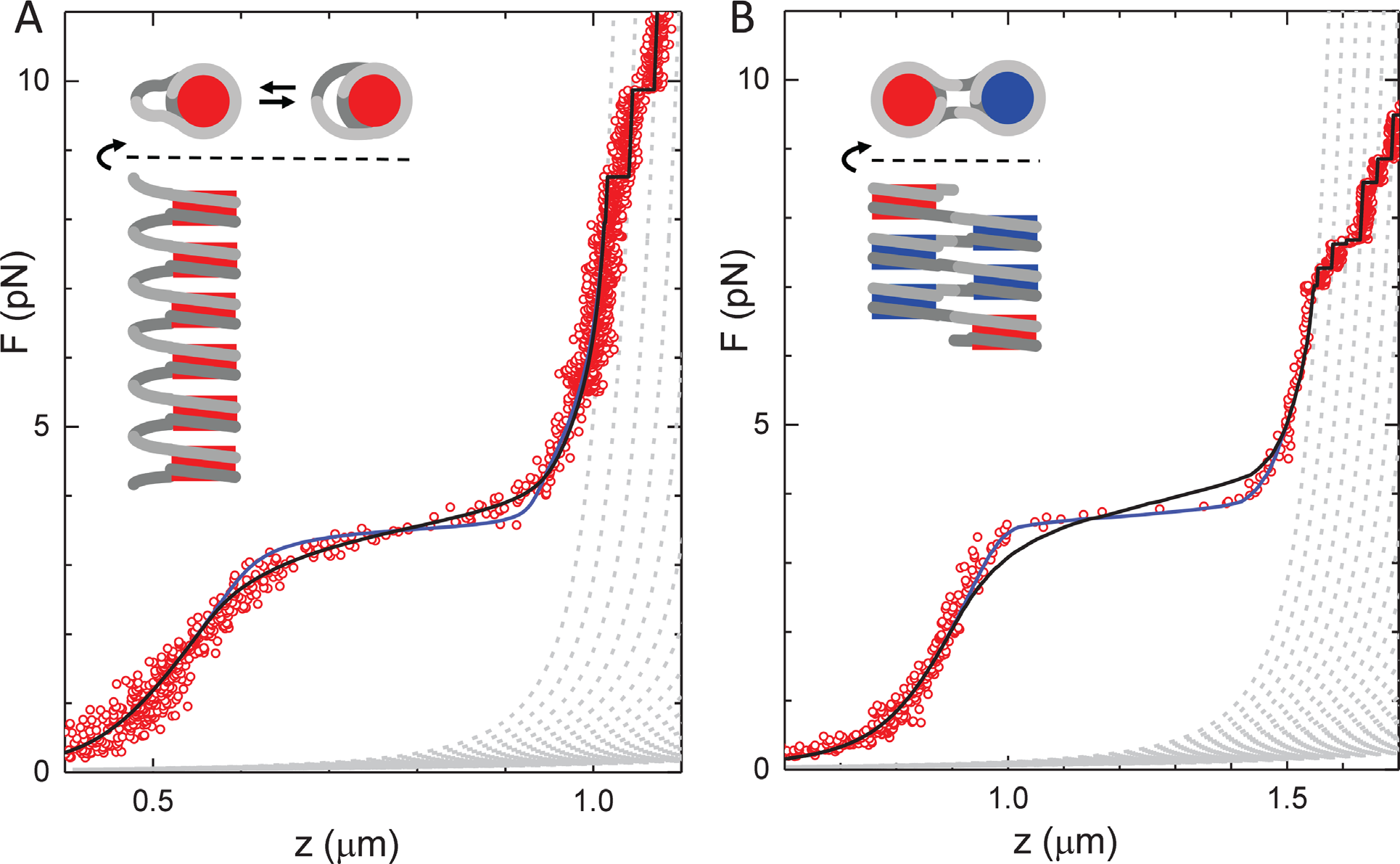

• 핵심 발견 4 — NRL에 따른 topology 차이: 197 NRL fiber는 첫 번째 transition에서 degenerate states 모델이 잘 맞음 (모든 nucleosome이 동등 — 단일 stack 구조와 부합, solenoid 추정). 167 NRL fiber는 non-degenerate 모델(첫 transition의 degeneracy를 제거)이 더 잘 맞음 — fiber 끝 부분 nucleosome이 중간 nucleosome보다 덜 안정적인 zig-zag 구조와 부합. 두 구조 모두 값은 비슷하지만 stiffness 는 167 NRL이 197 NRL보다 약 3배 큼 (0.6 vs 0.22 pN/nm).

• 방법론적 포인트: high-force unwrapping (last transition)은 hysteresis가 있어 equilibrium 가정이 깨짐 → Eq. 8 fitting 대상에서 제외하고 대신 측정된 extension을 각 state의 예측 extension에 직접 매칭하는 방식으로 처리. Low-force transition들은 pull/release curve가 겹쳐서 (6 pN 이하) reversible & equilibrium으로 간주 가능.

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Deep Dive

Free energy 공식을 세우는 과정

이 논문의 free energy 구성은 **“WLC 스트레칭 에너지 + 화학적 전이 자유에너지”**를 단계적으로 쌓아 올리는 방식이다.

1. DNA의 force-extension 관계 (extensible WLC)

: contour length, : persistence length, : stretch modulus.

2. Free energy는 extension의 적분(work)으로 정의됨
   열역학적 관계 를 적분하면:

이는 “이 force까지 당기는 데 필요한 일(work)의 음수”라는 표준적인 정의이다.

3. 각 conformation마다 “기본 스트레칭 자유에너지 + 화학적 전이 자유에너지”를 더함

   • Single wrap: — 한 바퀴를 풀기 위한 화학적 비용 추가
   • Extended: — 항은 추가 길이 만큼 늘어나며 force가 해주는 일을 자유에너지에서 빼주는 Legendre-transform 성격의 항
   • Fiber: Hookean spring이므로

4. 전체 tether는 nucleosome 독립성 가정 하에 단순 합산

5. Degeneracy를 곱해 partition function 구성, Boltzmann 가중 평균으로 force-extension curve 계산

이는 force-ensemble(isotension ensemble) 통계역학의 표준적인 적용이다.

새로운 Extended Intermediate State를 정당화하는 근거

저자들의 논증은 하나의 결정적 증거가 아니라, 여러 독립적인 데이터 라인이 동시에 같은 결론을 가리키는 누적적 논증 구조를 따른다.

1. Step size mismatch (직접적 동기): 측정된 high-force step size는 24 ± 7 nm인데, 구조적으로 예상되는 89 bp 전체 풀림은 ~30 nm여야 함. 이 차이(~6 nm)가 측정 오차(2 nm)보다 훨씬 커서, 빠진 conformation이 있다는 신호.

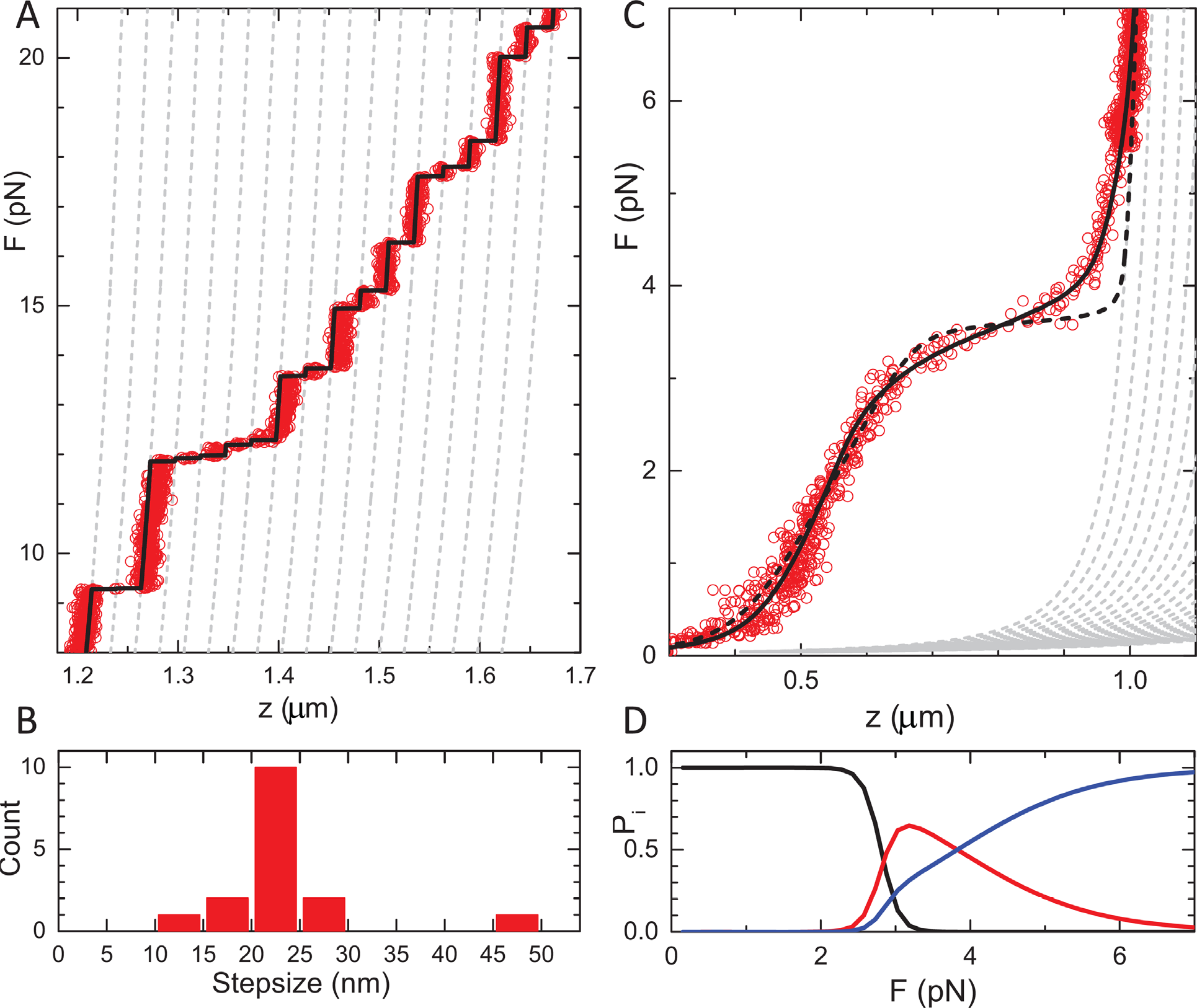

2. 고force 영역에서 모델 fit의 직접적 개선: nm인 extended state를 넣었을 때만 high-force 영역의 모든 step이 모델 곡선과 정확히 일치 (Figure 3A). 빼면 데이터가 점진적으로 모델에서 벗어남.

3. 저force 영역에서 독립적으로 동일한 결론: 3.5 pN 근처의 force plateau도 단일 transition으로는 fitting 불가능하고, 반드시 두 단계 transition(fiber→single wrap, single wrap→extended)을 넣어야 데이터 재현 (Figure 3C, 3D). high-force 분석과 완전히 독립적인 데이터셋에서 같은 결론에 도달.

4. Mononucleosome과의 일관성: 단일 nucleosome 데이터에서도 같은 extended state ( nm)를 도입해야 fit이 개선됨 — fiber에서만 나타나는 인공적 현상이 아니라 nucleosome 자체의 본질적 성질임을 시사.

5. 가역성(reversibility) 패턴과의 정합성: 이 transition은 force를 낮추면 reversible — histone이 완전히 떨어지지 않는다는 뜻. H2A/H2B dimer 해리(octamer 골격은 유지) 해석과 일치하며, single-molecule FRET에서 보고된 dimer/tetramer interface 거동과도 부합.

Questions & Insights

• Q: SBS 모델(사용자의 메인 프로젝트)과 이 force-spectroscopy 모델은 어떤 관계인가?
  A: 직접적인 연결은 없음. SBS는 polymer 수준의 coarse-grained binder-mediated folding(긴 scale, 통계적 conformation 분포)을 다루고, 이 논문은 nucleosome 단위의 mechanical/thermodynamic state transition(짧은 scale, force-driven 개별 입자 동역학)을 다룸. 다만 “여러 metastable conformation 사이의 자유에너지 landscape” 라는 통계역학적 프레이밍 자체는 SBS의 binder-mediated phase transition과 유비될 수 있는 개념적 공통점이 있음 — 둘 다 coarse-grained free energy landscape 위에서의 state 전이를 다룬다는 점에서.

• Q: “Array of DNA”, “Debye screening length”, “DNA deflection length”가 정확히 무슨 의미인가?
  A: Array는 Widom 601 positioning sequence가 일정 간격(NRL)으로 반복된 DNA 기질을 가리키는 표현으로, “chromatin fiber”와 거의 같은 의미로 쓰임. Debye screening length는 전해질 용액에서 정전기적 전하가 screening되어 효과가 감쇠하는 거리 스케일(, salt 농도에 반비례). DNA deflection length는 구부러진 semiflexible polymer가 열적 변동을 지나 다시 매끈한 곡선처럼 행동하기 시작하는 거리(Odijk 1993 개념, 형태의 scaling). 이 논문에서는 이 두 길이가 “nucleosome 사이 거리가 첫 transition 이후 이 기준들을 넘어서면 nucleosome들이 서로 독립적으로 거동한다”는 가정을 정당화하는 데 쓰임.

• Q: 위 문장에서 histone tail length가 왜 함께 사정거리 기준으로 쓰이는가?
  A: Nucleosome-nucleosome 상호작용은 한 가지 메커니즘이 아니라 최소 세 가지 독립적 채널로 일어남 — (1) histone tail(특히 H4)이 옆 nucleosome의 acidic patch에 직접 접촉하는 분자적 채널, (2) DNA 표면 전하 간 정전기적 채널(Debye length가 사정거리), (3) linker DNA의 구부러짐이 거는 기계적 제약 채널(deflection length가 사정거리). “nucleosome들이 상호작용하지 않는다”는 결론을 내리려면 이 세 채널이 모두 동시에 끊어져야 하므로, 직접 접촉 채널의 사정거리인 histone tail의 물리적 길이도 별도로 명시해야 함. 세 길이는 하나의 통합된 길이가 아니라, 상호작용 종류가 다른 만큼 독립적으로 점검해야 하는 세 개의 서로 다른 기준임.

Related Concepts

이 논문을 이해하기 위해 필요한 학습 노트를 연결한다.
글리아와 논문을 읽으며 새로 공부하고, 작성한 학습노트를 이곳에 자동으로 추가한다.

• Magnetic Tweezers

더 읽어보고 싶은 레퍼런스

이 논문의 레퍼런스 중에서 읽어보고 싶은 것을 링크.
DOI를 적어도 좋고, ‘academic_journal’ class의 다른 노트를 연결하면 더 좋다.

• Kulić & Schiessel (2004), “DNA Spools under Tension”, Phys. Rev. Lett. 92, 228101 — single nucleosome의 spool model, 비교 기준
• Schalch et al. (2005), Nature 436, 138 — tetranucleosome crystal structure, zig-zag folding의 구조적 근거
• Collepardo-Guevara & Schlick (2014), PNAS 111, 8061 — NRL에 따른 chromatin fiber polymorphism, coarse-grained 시뮬레이션 (SBS와의 비교 관점에서 흥미로움)
